選 FRP 玻璃纖維格柵板,建議依這個順序決定規格:先看用途決定孔距,再依支撐間距與荷載決定板厚,最後依現場是否濕滑、有無化學品或鹽分,指定表面防滑與樹脂類型。FRP 格柵的承載沒有單一固定數字,業界設計多半以「撓度」控制,所以詢價時要把跨距、荷載型式與使用環境一次交代清楚。本文整理格柵板的規格構成、歐利達型錄規格表、載重與撓度觀念、與鋼格柵的比較,以及採購前可直接使用的詢價與驗收清單,適用於廠房走道、工作平台、水溝蓋與景觀步道等場域。
FRP 玻璃纖維格柵板是什麼
FRP(玻璃纖維強化塑膠,Fibre-Reinforced Plastic)格柵板是一種網格狀的複合材料板:以高強度玻璃纖維為補強骨架,用熱固性樹脂包覆固定,成型為帶有規律孔洞的板材。孔洞讓水、光線與空氣得以通過,網格結構則兼顧承載與輕量。若想先建立材料的基礎概念,可延伸閱讀 FRP 是什麼材質。
依製程不同,FRP 格柵板主要分為模壓格柵(molded grating)與拉擠格柵(pultruded grating)。美國複合材料製造商協會(ACMA)維護的格柵手冊,也是把這兩類與樓梯踏板一併納入規範。兩者的差異可以這樣理解:
| 比較項目 | 模壓格柵 | 拉擠格柵 |
|---|---|---|
| 纖維排列 | 雙向交織,各方向受力較平均 | 沿主要跨距方向排列 |
| 承載特性 | 雙向承載,適合一般跨距 | 單向承載較強,適合較大跨距 |
| 常見用途 | 水溝蓋、走道、平台、洗車區 | 跨距較大的工作平台、維修走道 |
| 選用提醒 | 裁切開孔彈性高 | 需注意主承載方向與支撐方向一致 |

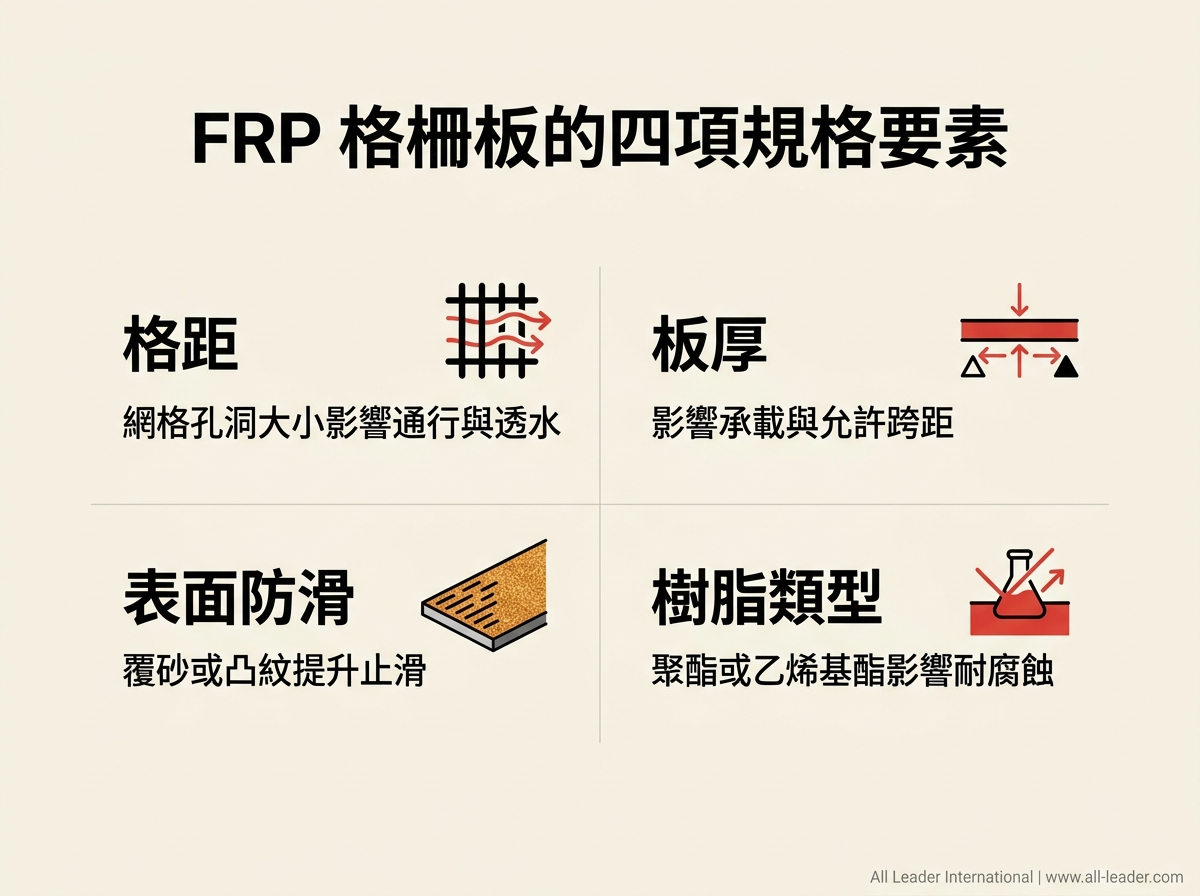

FRP 格柵板的四項規格要素
看懂一片 FRP 格柵板,先從四個規格要素著手。它們共同決定了板材的承載、安全與耐用性。
第一是格距(mesh size),也就是網格孔洞的大小與中心間距。格距越小,踩踏面越密實,越適合行人與細小工具通行,但透水與透氣性會下降;格距越大則反之。選擇時要對應現場是以人員通行為主,還是以排水通風為主。
第二是板厚(thickness)。板厚直接影響承載能力與允許跨距,同樣的支撐間距下,越厚的板承載越高、撓度越小。實務上,板厚必須和支撐結構的間距一起考量,不能只看單一數字。
第三是表面防滑(slip resistance)。FRP 格柵板常見的防滑處理有覆砂(grit top)與凹面紋路(concave surface)兩類,用來提升在潮濕或油污環境的止滑性。人員頻繁走動、或位於濕滑區域的平台與走道,通常會指定防滑面。
第四是樹脂類型(resin type)。常見有聚酯樹脂(polyester)與乙烯基酯樹脂(vinyl ester),後者的耐化學腐蝕性較好,多用於化工、污水處理與沿海等嚴苛環境。若場域有防火要求,也應在規格書上註明,並請供應商提供對應的測試報告。

歐利達 FRP 格柵規格表(依官方型錄)
歐利達國際的 FRP 玻璃纖維格柵分為正方形與長方形兩類網格,共 6 種孔距,每種孔距都有 13、25、30、38、50 mm 五種厚度。型錄標示的標準板尺寸為 1220×3660 與 1524×3048 兩種,其他尺寸可依案場裁切。同一孔距下,板越厚,承重條越寬、單位重量越高、開口率越低;選擇時可以先依用途決定孔距,再依支撐間距與荷載決定厚度。
正方形網格
| 孔距 (mm) | 厚度 (mm) | 承重條寬 (mm) | 開口率 | 單位重量 (kg/m²) |
|---|---|---|---|---|
| 38×38 | 13 | 5.7 | 72% | 6.5 |
| 38×38 | 25 | 6.2 | 69% | 8.5 |
| 38×38 | 30 | 6.5 | 67% | 10.0 |
| 38×38 | 38 | 7.0 | 65% | 12.5 |
| 38×38 | 50 | 8.0 | 62% | 16.0 |
| 25×25 | 13 | 3.8 | 68% | 8.5 |
| 25×25 | 25 | 4.2 | 65% | 12.0 |
| 25×25 | 30 | 4.5 | 63% | 14.5 |
| 25×25 | 38 | 5.0 | 61% | 17.5 |
| 25×25 | 50 | 6.0 | 58% | 23.0 |
| 13×13 | 13 | 2.0 | 63% | 11.5 |
| 13×13 | 25 | 2.5 | 60% | 16.5 |
| 13×13 | 30 | 2.8 | 58% | 19.5 |
| 13×13 | 38 | 3.0 | 56% | 23.0 |
| 13×13 | 50 | 3.5 | 53% | 29.0 |
長方形網格
| 孔距 (mm) | 厚度 (mm) | 承重條寬 (mm) | 開口率 | 單位重量 (kg/m²) |
|---|---|---|---|---|
| 13×40 | 13 | 7 | 72% | 7.0 |
| 13×40 | 25 | 8 | 70% | 9.5 |
| 13×40 | 30 | 9 | 68% | 11.5 |
| 13×40 | 38 | 10 | 66% | 14.0 |
| 13×40 | 50 | 11 | 64% | 18.0 |
| 25×100 | 13 | 12 | 80% | 5.5 |
| 25×100 | 25 | 13 | 78% | 7.5 |
| 25×100 | 30 | 14 | 76% | 9.0 |
| 25×100 | 38 | 15 | 74% | 11.0 |
| 25×100 | 50 | 17 | 72% | 14.5 |
| 39.5×79.5 | 13 | 13 | 75% | 6.0 |
| 39.5×79.5 | 25 | 14 | 73% | 8.2 |
| 39.5×79.5 | 30 | 15 | 71% | 9.8 |
| 39.5×79.5 | 38 | 16 | 69% | 12.0 |
| 39.5×79.5 | 50 | 18 | 67% | 15.5 |
各網格常見用途
| 網格 | 型錄列出的用途 |
|---|---|
| 38×38 正方形 | 天花板、排水格柵、洗車平台、隔間板、太陽能板維修走道、畜牧平台、海上平台、工廠工作平台 |
| 25×25 正方形 | 排水格柵、無障礙空間 |
| 13×13 正方形 | 高跟鞋也能輕鬆走過的步道與地板 |
| 13×40 長方形 | 車道排水溝蓋 |
型錄沒有列出載重與跨距表,也沒有標示表面處理與顏色;這些項目請提供現場支撐間距、預期荷載與使用環境,由我們依案場提供對應資料。完整規格可參考 FRP 玻璃纖維格柵型錄(PDF),或到產品型錄查看其他 FRP 構件。
載重觀念:FRP 格柵多由撓度控制
FRP 格柵板的承載能力,取決於板厚、格距、支撐間距(跨距)以及荷載型式(均佈載重或集中載重)的組合。同一片格柵,跨距縮短、承載即上升;跨距拉長、允許載重就下降。
美國的 FRP 格柵設計參考是 ACMA 旗下格柵製造商委員會(FGMC)維護的 ANSI/ACMA/FGMC 格柵手冊(2017 版,ANSI 於 2025 年 4 月核准重新確認)。依 ACMA 的說明,這份手冊提供以性能為基礎的載重表與製造公差,並把使用性與撓度限制列為主要設計依據,強度反而是次要考量。原因在於 FRP 的剛性比鋼材低,強度往往還有餘裕時,板面已經先出現行走時可感覺的下垂。這也是為什麼同樣標示「可承受某載重」的兩片格柵,實際踩起來的穩定感可能差很多。
實務上,比較不同供應商的載重表時,請確認三件事:表格是以均佈載重還是集中載重計算、採用的撓度上限是多少、最大建議載重對應的安全係數為何。三項條件不同,數字就無法直接比較。若現場會有推車、堆貨或設備震動,也要事先告知,讓供應商以較保守的條件選厚度。
用於車行水溝蓋時:改看 EN 124/EN 1433 載重等級
ACMA 手冊的適用範圍以人行荷載與非機動輪式通行的水平走道為主。格柵板一旦用在車輛會經過的排水溝蓋,載重判斷就要改用水溝蓋的載重等級。歐洲標準 EN 124(人孔蓋與集水溝蓋)與 EN 1433(外部區域線性排水溝)把載重分為 A15、B125、C250、D400、E600、F900 六級,數字大致對應測試載重(kN),可作為使用情境對照:行人區約 A15,路緣與慢車道約 C250,一般車道約 D400。實際所需等級仍應依現場車種與規範,由設計單位確認。格柵型與封閉型蓋板的取捨,可參考格柵水溝蓋與封閉式水溝蓋的比較;社區與車道的選購細節,則整理在水溝蓋板選購指南。
FRP 格柵板 vs 鋼格柵:怎麼比才公平
在需要格柵板的場域,最常被拿來和 FRP 比較的是鋼格柵(鍍鋅鋼或不鏽鋼)。兩者各有適用情境,比較時建議把初期單價與後續維護一起看。
FRP 格柵板的優勢在於輕量、耐腐蝕與非導電。依歐利達國際的案場經驗,同尺寸的 FRP 格柵重量通常明顯低於鋼格柵,搬運與安裝較省人力,且不生鏽、電氣絕緣,適合潮濕、化工與電力相關場域。鋼格柵的強項則是高載重下的剛性與較低的初期單價。熱浸鍍鋅鋼的防鏽年限並非固定值,美國鍍鋅協會(AGA)說明其首次維護時間取決於鍍鋅層厚度與所處環境,工業區、熱帶海洋與溫帶海洋等環境的差異很大;沿海或有化學品噴濺的場域,維護頻率通常會提高。
| 比較項目 | FRP 格柵板 | 鋼格柵 |
|---|---|---|
| 重量 | 輕,多數可人力搬運 | 重,大片常需機具 |
| 耐腐蝕 | 不生鏽,嚴苛環境可選乙烯基酯樹脂 | 需鍍鋅或塗裝,年限依環境而定 |
| 導電性 | 非導電、電氣絕緣 | 導電 |
| 剛性與撓度 | 剛性較低,需以撓度選厚度 | 剛性高,大跨距較有利 |
| 防滑面 | 可做覆砂或凹面紋路 | 可做鋸齒面或另做處理 |
| 高溫與防火 | 需確認樹脂與防火測試報告 | 耐熱性較佳 |
| 維護需求 | 低 | 中至高(視環境) |
| 初期成本 | 中 | 中至低 |
鋼格柵在極高載重、高溫或大跨距的特定場域仍有其角色,材料選擇應回到現場需求綜合判斷。若場域有防火要求,可請供應商提供依 ASTM E84 等表面燃燒試驗方法出具的報告,再與設計單位確認是否符合案場規範。更完整的材料對照,可參考 FRP 與傳統建材的完整比較。
防滑與職安:格柵板也是安全設施
在台灣,勞動部《職業安全衛生設施規則》第 21 條要求雇主對通道、地板、階梯、坡道、工作台等場所,保持不致使勞工跌倒、滑倒、踩傷、滾落的安全狀態,或採取必要的預防措施。第 224 條則規定高度 2 公尺以上作業場所的邊緣與開口部分,應設置適當強度的護欄、護蓋等防護設備。
把這兩條對應到格柵板選型,重點有兩個。濕滑、油污或戶外淋雨的走道與平台,宜直接指定防滑面,並把格距縮小到工具與鞋跟不易卡入的尺寸。當格柵板作為開口蓋板使用時,要確認板材固定方式不會因踩踏而位移,並以撓度條件選厚度,避免踩上去明顯下陷。高處平台的護欄可一併採用 FRP 構件,相關做法可參考工業解決方案。

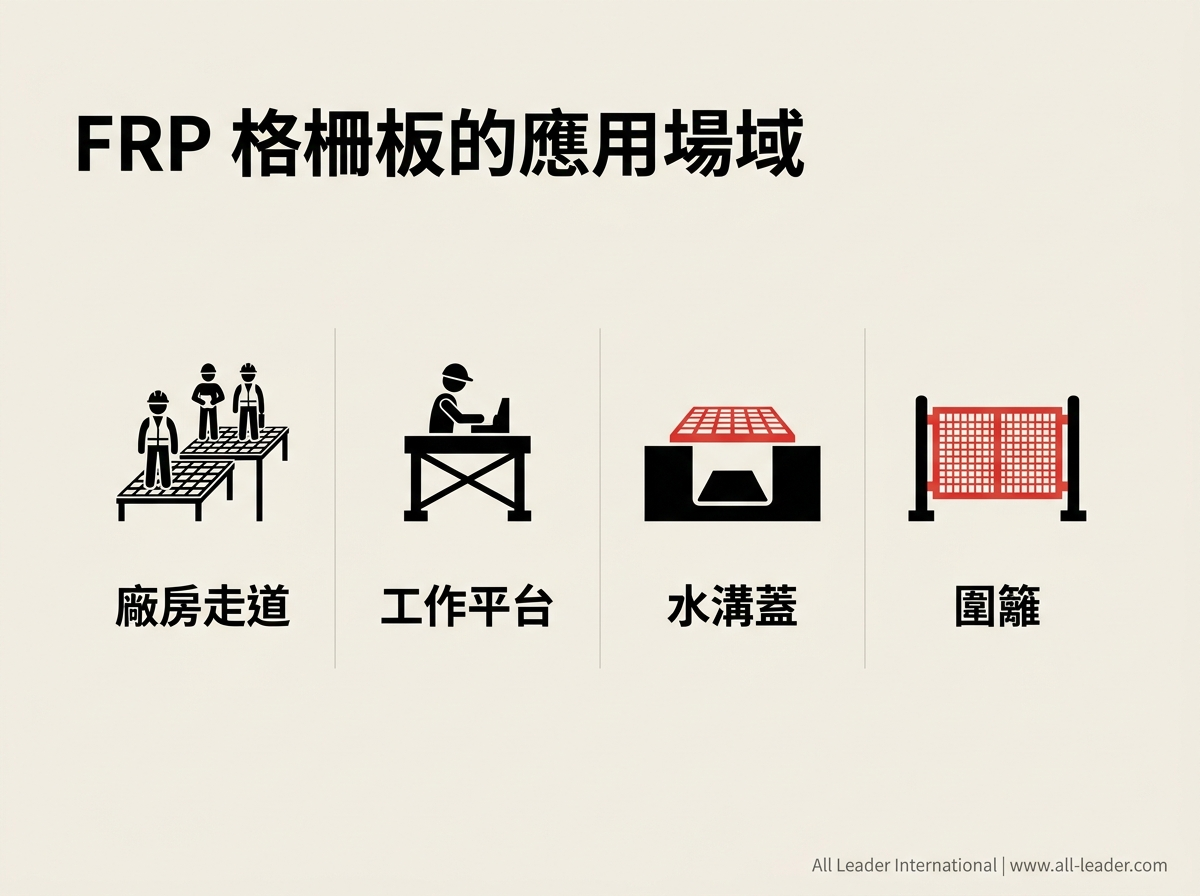

FRP 格柵板的應用場域與選型建議
FRP 格柵板常見於需要輕量、耐候、透水通風、低維護的場域。下表依型錄用途與材料特性,整理各場域的選型起點,實際規格仍需依現場跨距與荷載確認。
| 場域 | 選型重點 | 型錄可對照的孔距 |
|---|---|---|
| 廠房工作平台、維修走道 | 依跨距選厚度,濕滑區指定防滑面 | 38×38 |
| 化工、污水處理廠走道 | 優先評估乙烯基酯樹脂、非導電 | 38×38 |
| 排水格柵、洗車平台 | 兼顧收水量與踩踏舒適度 | 38×38、25×25 |
| 無障礙空間、人行步道 | 孔距小,降低輪椅與鞋跟卡入風險 | 25×25、13×13 |
| 車道排水溝蓋 | 依 EN 124/EN 1433 確認載重等級 | 13×40 |
| 海上平台、碼頭、畜牧平台 | 耐鹽分與耐腐蝕,注意固定件材質 | 38×38 |
在廠房與工業設施,格柵板常用於工作平台、走道、樓梯踏板與電纜溝蓋板。在排水系統中,模壓格柵是常見的 FRP 水溝蓋與格柵選擇,兼顧收水與承載。沿海與碼頭場域則看重耐鹽害,可參考海洋與海岸應用。此外,格柵板也見於景觀步道、觀景平台、街道樹格柵與各式圍籬隔柵。

採購前的詢價與驗收清單
FRP 格柵詢價最常卡關的地方,是缺少現場條件,導致供應商只能報標準品。把以下資訊一次備齊,報價與交期都會比較準確。
| 階段 | 要準備或確認的項目 |
|---|---|
| 詢價 | 用途與通行對象(人員、推車、車輛);支撐間距與支撐方向;預期荷載型式;所需面積與板片尺寸;現場環境(濕滑、化學品、鹽分、高溫) |
| 規格確認 | 孔距與厚度;模壓或拉擠;樹脂類型;表面防滑處理;顏色;是否需要防火測試報告 |
| 供應商文件 | 對應跨距的載重與撓度資料(註明撓度上限與計算條件);型錄與材質說明;適用的測試報告 |
| 進場驗收 | 尺寸與厚度公差;表面防滑層是否均勻;切邊是否封邊處理;固定夾與五金數量及材質 |
若已進入選商階段,FRP 製造商與供應商怎麼選整理了更完整的評估重點。
對工程與採購的效益:缺工省人力、快速完工
從工程與採購角度,選用 FRP 格柵板的效益可以收斂成兩點。
第一是缺工時代的人力成本。FRP 格柵板輕量,多數平台與走道的施作不需大型起重機具,人員即可搬運與定位,對人力日益吃緊的工地相當有感;模組化的板材也讓現場裁切與安裝更有效率。
第二是快速完工。格柵板多在工廠成型,運抵現場後以固定夾鎖固即可,工序精簡;相較於需要焊接與後續防鏽處理的金屬格柵,能縮短工期並減少現場作業。在追求工程品質的公共工程平台與排水構件中,這類輕量耐蝕的材料也越來越常見,實際規格仍須依現場載重與環境確認。
資料來源
- American Composites Manufacturers Association(ACMA):ACMA Reaffirms FRP Grating Standard(ANSI/ACMA/FGMC Grating Manual)
- 全國法規資料庫:職業安全衛生設施規則
- American Galvanizers Association(AGA):Estimating the Life of Hot-Dip Galvanized Coatings
- ASTM International:ASTM E84 Standard Test Method for Surface Burning Characteristics of Building Materials
- European Committee for Standardization(CEN)EN 124 / EN 1433:cencenelec.eu
作者:歐利達國際 行銷部
歐利達國際累積 40 年以上 FRP 與排水系統的業界資歷,以及 200 件以上政府實績。我們在案場最常遇到的情況,是規格書只寫了「FRP 格柵、厚度 38 mm」,卻沒有寫支撐間距、荷載型式與環境條件,結果同一張圖面拿到的報價落差很大。FRP 格柵的專業判斷,在於把格距、板厚、防滑與樹脂四項要素,對應到現場的跨距、荷載與撓度要求;先把這些條件講清楚,後續的選商、驗收與維護都會順很多。
若您正在評估 FRP 格柵板用於工作平台、走道或水溝蓋,歡迎與歐利達國際團隊聯絡諮詢,提供支撐間距、預期荷載與使用環境,由我們依現場條件協助確認孔距、厚度與樹脂規格。
常見問題
Q:FRP 格柵板和鋼格柵哪個好?
A:取決於場域需求。FRP 格柵板輕量、不生鏽、非導電,適合潮濕、化工、沿海與電力環境,搬運安裝也較省人力;鋼格柵剛性高、初期單價較低,在極高載重、高溫或大跨距場域仍有優勢,但鍍鋅層年限會依環境而異。建議把載重、環境與後續維護成本一起評估。
Q:FRP 格柵板厚度怎麼選?
A:先依用途決定孔距,再依支撐間距與荷載型式決定厚度。同樣的跨距下,板越厚承載越高、撓度越小;FRP 格柵的設計通常由撓度控制,所以要請供應商依現場跨距提供載重與撓度資料,而非只看厚度數字。
Q:FRP 格柵板可以承受多重?
A:沒有單一固定數字,承載取決於板厚、格距、支撐間距與荷載型式(均佈或集中)。比較不同供應商的載重表時,要確認計算條件、撓度上限與安全係數是否相同。若有推車、堆貨或震動,也應事先告知。
Q:FRP 格柵板可以當車道水溝蓋嗎?
A:可以,但要選用對應車道載重的規格。車行用途應改用 EN 124/EN 1433 的載重等級判斷,一般車道約對應 D400,實際等級需依現場車種與規範由設計單位確認。歐利達型錄中 13×40 長方形網格列為車道排水溝蓋用途。
Q:FRP 格柵板詢價要提供哪些資料?
A:請準備用途與通行對象、支撐間距與方向、預期荷載型式、所需面積與尺寸,以及現場是否有濕滑、化學品、鹽分或高溫等條件。若有防火或防滑要求也請一併註明,供應商才能據此提供孔距、厚度與樹脂建議。
